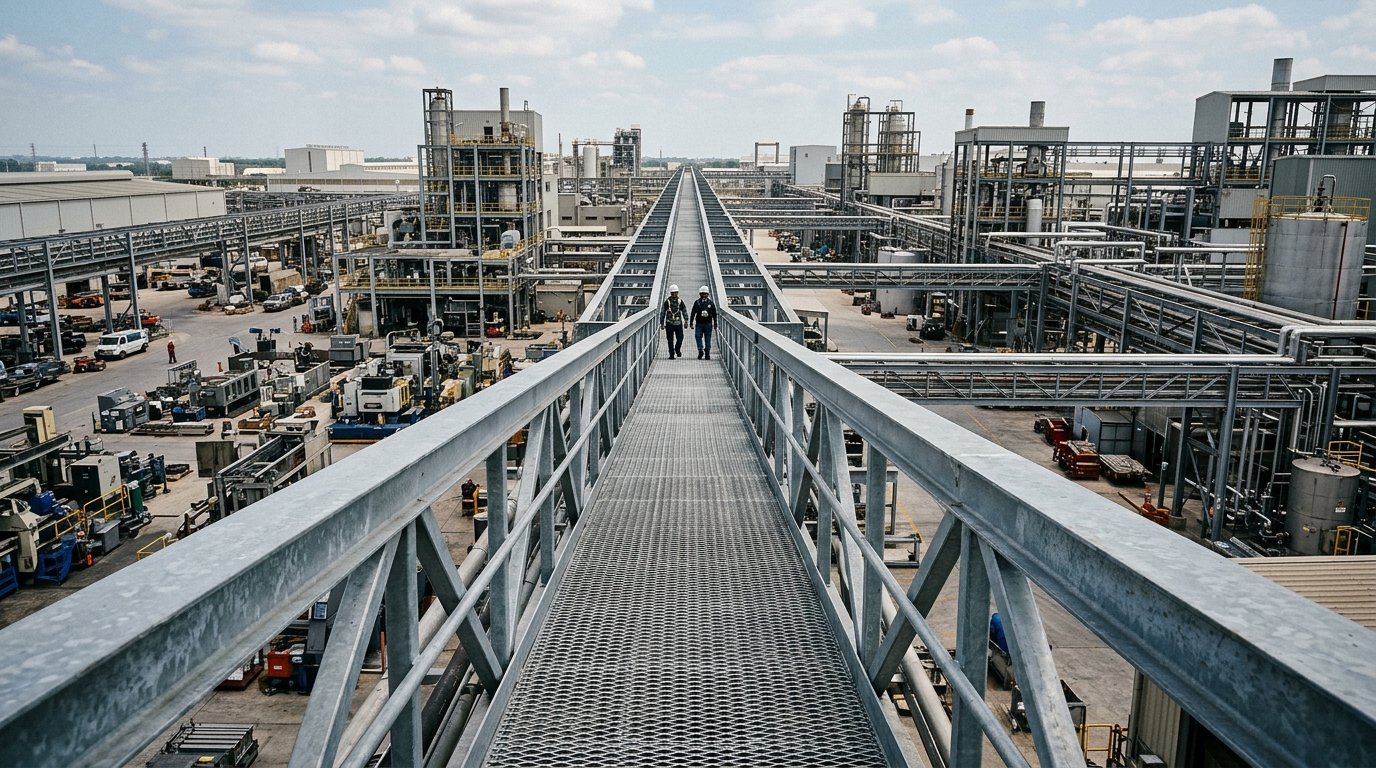

Você está dimensionando uma passarela (industrial, de manutenção, de acesso à cobertura) e precisa definir o piso. A chapa expandida resolve boa parte desses projetos: drena água, ventila, reduz acúmulo de sujeira e pesa menos que uma chapa lisa de mesma espessura. Mas passarela com chapa expandida não é apenas uma chapa apoiada entre duas vigas. É um sistema onde malha, vão, fixação, acabamento e proteção lateral funcionam juntos.
Errar em qualquer um desses itens compromete segurança e gera retrabalho. A Federal Railroad Administration (FRA) documentou quedas graves e fatais causadas por grades de passarela que estavam soltas. Os painéis estavam inteiros. O problema era a fixação.
Este guia cobre o que você precisa para especificar certo: escolha de malha e espessura, exigências normativas (NR-12, NR-35, NBR 9050), métodos de fixação, comparativo com outros pisos e cuidados de manutenção.
Por que a chapa expandida aparece em tantas passarelas
A chapa expandida nasce de uma única operação de corte e estiramento. Não há solda entre barras, não há peças montadas. Isso dá ao painel uma continuidade estrutural que grades compostas por barras independentes não têm. A tecnologia existe desde 1884, quando John French Golding registrou a primeira patente, e continua sendo especificada porque resolve problemas concretos de acesso industrial.
Na prática, o resultado para passarelas é:
- Drenagem natural: a malha aberta permite passagem de água, óleo e detritos. Em ambientes industriais, isso reduz o acúmulo que torna pisos lisos escorregadios.
- Ventilação: o fluxo de ar passa pelo piso. Em passarelas de cobertura e plataformas sobre equipamentos que geram calor, essa característica faz diferença operacional.
- Peso próprio menor: comparada a uma chapa lisa de mesma espessura, a expandida é mais leve. Em passarelas longas, isso reduz a carga sobre a estrutura de suporte e pode diminuir o custo das vigas.
- Resistência ao escorregamento: o relevo natural dos losangos oferece aderência, especialmente nos modelos não aplainados. Mas “antiderrapante” não é propriedade universal. Um estudo experimental com pisos metálicos gradeados mostrou que escorregamentos aumentam a partir de 10 graus de inclinação, e o desempenho varia entre produtos e condições de contaminação.
Essas vantagens explicam a presença da chapa expandida em mezaninos, plataformas de inspeção, escadas, acessos a silos e rotas de fuga. O material funciona. A questão é especificá-lo corretamente para cada situação.
Como escolher malha, espessura e material para o vão da passarela
A pergunta “qual chapa expandida usar na passarela?” não tem resposta única. Três variáveis precisam ser cruzadas: a geometria da malha, a espessura do material e a distância entre os apoios.
Geometria da malha e cordão
Chapas expandidas para piso diferem dos modelos decorativos ou de proteção. A norma EMMA 557-25 distingue metal expandido comum, aplainado e próprio para pisos, e relaciona a capacidade do painel à orientação da malha e à condição de apoio.
Dois pontos que mudam o resultado do projeto:
- O LWD (dimensão longa do losango) deve ficar perpendicular ao apoio da passarela. Inverter a orientação reduz a capacidade de carga.
- A largura do cordão influencia diretamente a resistência. Duas chapas com a mesma espessura podem ter cordões e massas por metro quadrado muito diferentes.
Exemplo: em catálogos de referência, modelos de 4,75 mm de espessura apresentam cordões de 4,7 mm (10,30 kg/m²) e de 6,8 mm (14,92 kg/m²). A espessura é idêntica. A massa por metro quadrado é 45% maior no segundo modelo. Comprar apenas pela espessura ignora essa diferença.
Espessura e vão: por que a bitola sozinha não responde “quanto aguenta”
Quando alguém pergunta “chapa de 3/16 suporta quantos quilos?”, está formulando a pergunta errada. A resposta depende do vão entre apoios, do tipo de carga (distribuída ou concentrada) e de como o painel está fixado.
A EMMA 557-25 alerta que a capacidade das tabelas publicadas cai drasticamente sem a soldagem prevista no ensaio. Uma tabela ensaiada com extremidades soldadas não vale para um painel apenas apoiado por gravidade.
A sequência correta: defina primeiro o vão e a carga. Depois selecione o modelo que atende. Não o contrário.
Material: aço carbono, galvanizado, inox ou alumínio
A escolha do material depende do ambiente onde a passarela será instalada.
| Material | Indicação principal | Limitação |
|---|---|---|
| Aço carbono com pintura | Ambientes internos secos, custo mais baixo | Exige manutenção da pintura; ferrugem avança rápido se houver dano mecânico |
| Aço galvanizado | Áreas externas, industriais, exposição a água | Vida útil do zinco varia com a espessura da camada e a agressividade do meio |
| Aço inox | Ambientes químicos, alimentícios, marítimos | Custo mais alto; justifica-se onde a corrosão é severa |
| Alumínio | Passarelas leves, acesso a cobertura, menor peso sobre a estrutura | Menor resistência mecânica; exige dimensionamento cuidadoso para carga |
Trabalhamos com chapa expandida nos quatro materiais. O time técnico ajuda a cruzar o ambiente do projeto com a malha e o acabamento adequados antes de você fechar a especificação.
O que as normas exigem do piso da passarela
Três referências normativas aparecem com frequência em projetos de passarela. Cada uma tem escopo diferente. Misturá-las gera especificações que parecem corretas, mas não atendem a nenhuma delas completamente.
NR-12: acesso a máquinas
A NR-12 (Anexo III) estabelece largura útil mínima de 0,60 m para passarelas de acesso a máquinas. A redução para 0,50 m é condicionada a situações específicas: comprimento inferior a 2 m ou restrições construtivas documentadas. Não é uma autorização genérica para estreitar acessos.
A norma também exige drenagem quando necessário e proteção lateral. Para transportadores de correia, há regras próprias sobre passarelas laterais, com exceções vinculadas à largura da correia e ao método de inspeção.
NR-35: trabalho em altura
Quando a passarela está a mais de 2,0 m de altura com risco de queda, a NR-35 exige análise de risco, planejamento e hierarquia preventiva. A hierarquia prioriza evitar o trabalho em altura, eliminar o risco quando possível e minimizar consequências quando ele persistir.
A NR-35 passou por alterações recentes, em 2025 e 2026. Quem está especificando passarelas agora precisa conferir o texto vigente.
NBR 9050: acessibilidade
A palavra “passarela” não garante acessibilidade. A NBR 9050 determina que grelhas fiquem fora do fluxo principal das rotas acessíveis. Quando isso não for tecnicamente possível, os vãos devem ter no máximo 15 mm, com condições específicas de orientação e formato.
A dimensão nominal da malha que aparece no catálogo nem sempre corresponde à abertura livre real após a expansão. Verifique esse dado antes de assumir que o piso atende à norma de acessibilidade.
Fixação e apoio: onde a maioria dos problemas começa
A FRA documentou três acidentes em passarelas ferroviárias entre 2008 e 2011. Em Vermillion (Ohio), um painel girou quando o trabalhador pisou na extremidade sem apoio. Em Minooka (Illinois), uma queda em plataforma com grade solta resultou em óbito. Em Havre de Grace (Maryland), uma queda fatal ocorreu em trecho sem fixação e sem guarda-corpo.
Nos três casos, o painel não rompeu. A ligação entre o piso e a estrutura de apoio é que não existia ou era insuficiente.
Os métodos de fixação mais comuns para chapa expandida em passarela:

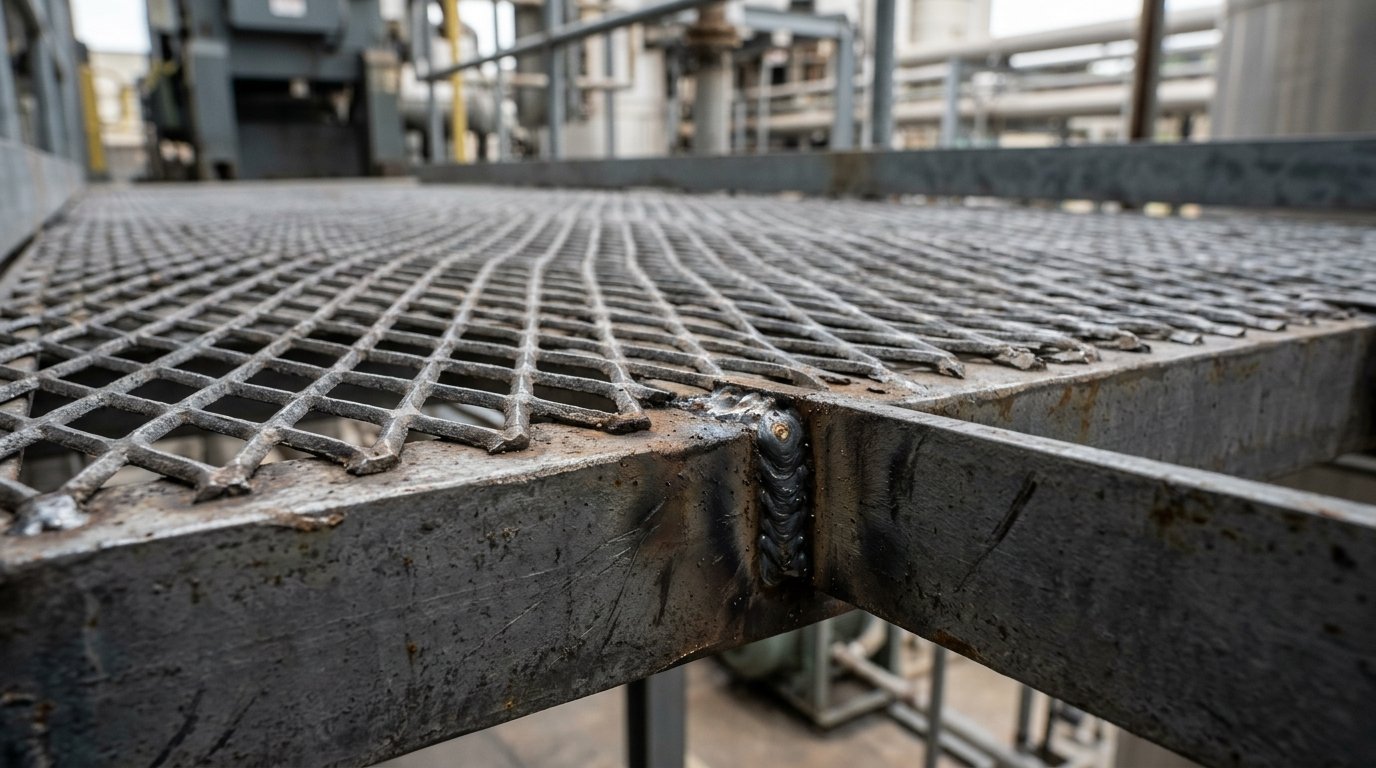

- Solda: rigidez máxima. É o método usado nos ensaios da EMMA 557-25, o que significa que as tabelas de carga publicadas pressupõem esse tipo de ligação. Dificuldade: remoção para manutenção de equipamentos abaixo.
- Grampos ou presilhas: permitem remoção do painel. Exigem verificação periódica de aperto e dimensionamento compatível com a carga.
- Parafusos: solução intermediária. Exigem furação no painel e no perfil de apoio, com atenção ao torque e à vibração do ambiente.
Em áreas onde o painel precisa ser removido para inspeção de equipamentos, grampos ou parafusos são mais práticos. Em passarelas permanentes sem necessidade de acesso inferior, a solda pode ser a melhor opção. O que compromete a segurança é deixar o painel simplesmente encaixado por gravidade, sem fixação mecânica.
Chapa expandida, grade de piso ou chapa xadrez: quando usar cada uma
A chapa expandida não é a resposta para toda passarela. A melhor escolha depende do que a operação exige.
| Solução | Vantagem principal | Limitação principal | Quando usar |
|---|---|---|---|
| Chapa expandida para piso | Malha contínua, drenagem, ventilação, peso reduzido | Capacidade depende de orientação, vão e fixação | Passarelas industriais, plataformas de inspeção, acesso a cobertura |
| Grade de barras (eletrofundida) | Alta capacidade de carga para vãos maiores | Peso mais alto, custo geralmente superior | Passarelas com vãos longos e cargas elevadas |
| Chapa xadrez (recalcada) | Superfície contínua, sem aberturas | Não drena, acumula líquidos, peso elevado | Pisos onde estanqueidade é necessária ou objetos não podem cair |
| PRFV (compósito) | Resistência à corrosão, leveza extrema | Custo, disponibilidade e documentação menos padronizada no Brasil | Ambientes químicos severos, plataformas marítimas |
A tensão mais comum na decisão: mais abertura favorece drenagem e ventilação, mas pode dificultar a acessibilidade e permitir queda de objetos no nível inferior. Defina o uso antes de escolher o piso. Compare pelo custo total da passarela instalada (painel, estrutura, fixação, acabamento, transporte, montagem e manutenção), não pelo preço do metro quadrado da chapa isolada.
Acabamento e manutenção para durar
“Galvanizado” não é sinônimo de “dura para sempre”. A durabilidade do revestimento de zinco depende da espessura da camada e da agressividade do ambiente, conforme orientação do ICZ. Uma passarela galvanizada em ambiente rural pode durar décadas. A mesma passarela exposta a névoa salina ou vapores ácidos terá vida útil muito menor.
Para definir o acabamento:
- Galvanização a quente: proteção consistente para ambientes externos e industriais moderados. Espessuras de camada maiores prolongam a vida útil.
- Pintura eletrostática ou epóxi: custo inicial menor, mas exige repintura periódica. Qualquer dano mecânico expõe o aço e acelera a corrosão localmente.
- Aço inox: dispensa revestimento na maioria dos ambientes. Custo maior compensado por manutenção quase zero. Indicado para indústrias alimentícia, farmacêutica e ambientes com exposição química contínua.
O plano de inspeção da passarela deve cobrir: estado das fixações e aperto dos grampos, deformações permanentes, sinais de corrosão (especialmente nos pontos de solda e bordas cortadas), acúmulo de sujeira que comprometa a aderência e qualquer interferência operacional adicionada após a instalação.
Fabricamos chapas expandidas em aço galvanizado, aço inox e alumínio. Se o ambiente do seu projeto é agressivo ou se há dúvida entre materiais, fale com nosso time técnico antes de fechar a especificação. Orientamos malha, espessura e acabamento direto da fábrica.
Perguntas frequentes
Qual modelo de chapa expandida serve para passarela?
Modelos classificados como “grating” ou para piso, com cordão e espessura compatíveis com o vão e a carga previstos. A espessura sozinha não define a capacidade. A orientação da malha (LWD perpendicular ao apoio) e o método de fixação influenciam diretamente o desempenho. Consulte catálogo de piso, não de uso geral ou decorativo.
Posso usar a dimensão da chapa como vão livre entre apoios?
Não. Vão livre é a distância interna entre apoios, não o comprimento comercial do painel. Uma chapa de 3 metros pode exigir apoios intermediários dependendo do modelo e da carga. O dimensionamento parte da carga e do vão, depois seleciona o painel. Nunca o contrário.
A passarela com chapa expandida atende à NBR 9050?
Depende da abertura real da malha e do projeto de circulação. A NBR 9050 recomenda que grelhas fiquem fora do fluxo principal das rotas acessíveis. Quando inevitáveis, os vãos devem ter no máximo 15 mm. Verifique a abertura livre real (não a nominal do catálogo) e a orientação dos losangos em relação ao sentido de caminhamento.
Galvanizado ou inox para passarela externa?
Galvanizado atende a maioria dos ambientes externos moderados. Inox é indicado para exposição química, marítima ou alimentícia, onde a agressividade do meio consome a camada de zinco rápido demais. A decisão correta cruza ambiente, custo de manutenção ao longo da vida útil e frequência de inspeção prevista.
Como fixar a chapa expandida na estrutura da passarela?
Os três métodos mais usados são solda, grampos e parafusos. A solda oferece rigidez máxima e é o método de referência nos ensaios de carga. Grampos e parafusos permitem remoção para manutenção. O que compromete a segurança é o painel apoiado apenas por gravidade, sem nenhuma fixação mecânica ao perfil de suporte.
