Quem busca chapa expandida para plataforma normalmente está em um de dois momentos: especificando o piso de uma passarela, mezanino ou área de manutenção, ou substituindo um trecho que oxidou ou deformou. Nos dois casos, o risco é o mesmo. Pedir pela bitola ou pelo preço do metro quadrado e descobrir, já na obra, que a peça não aguenta a carga, não encaixa nos apoios ou enferruja em poucos meses.
Este guia cobre o que avaliar antes de pedir orçamento: nomenclatura real do produto, critérios de seleção, normas aplicáveis, fixação, proteção anticorrosiva e o comparativo com as alternativas de piso industrial.
O que é chapa expandida e por que funciona como piso de plataforma
A chapa expandida nasce de uma lâmina metálica cortada por facas alternadas e estirada. O resultado é uma malha contínua de losangos, sem soldas nem emendas, formada a partir de uma peça única. A técnica remonta a 1884, quando John French Golding patenteou o metal expandido na Inglaterra.

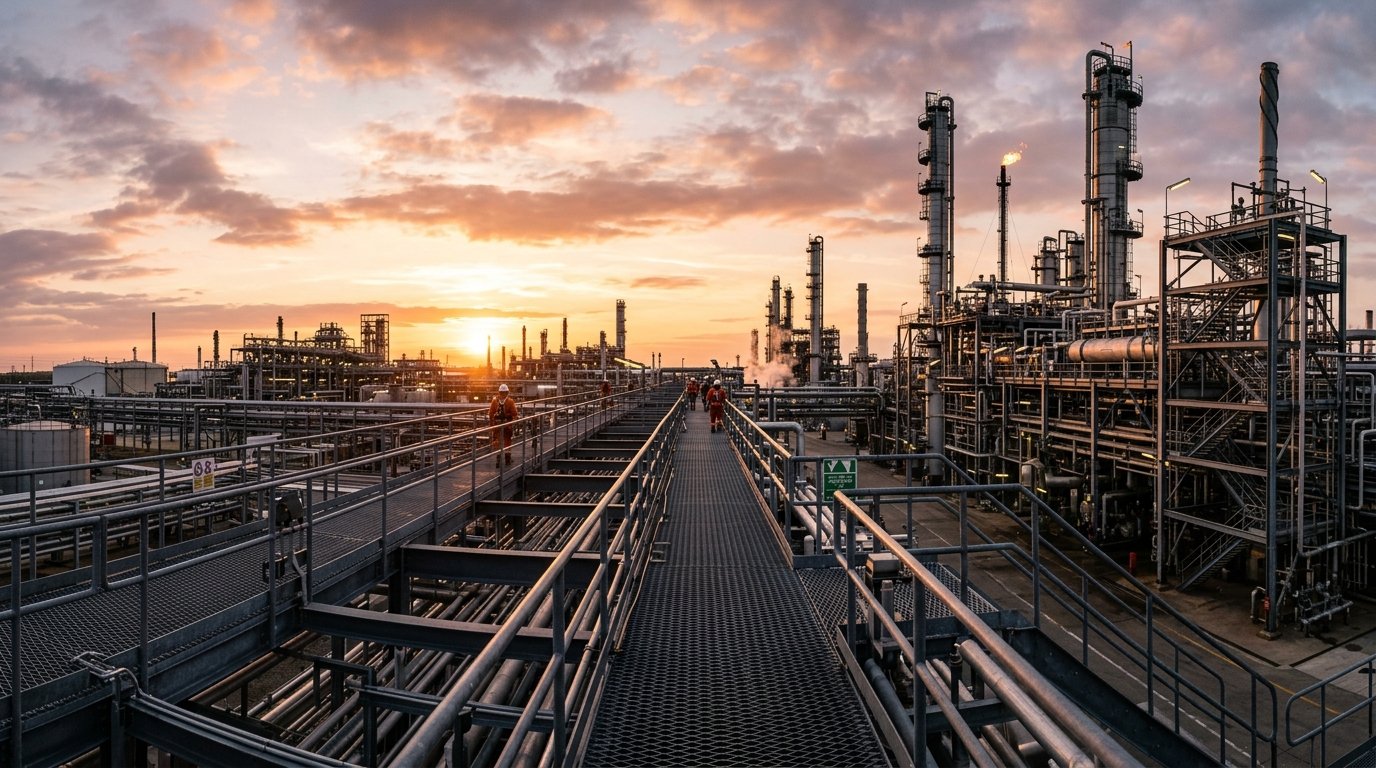

Para plataformas, essa malha entrega três coisas ao mesmo tempo: superfície de circulação, drenagem de líquidos pelos vazios e ventilação natural. Em passarelas industriais, áreas de manutenção sobre equipamentos e mezaninos de estoque, esses três atributos resolvem problemas que uma chapa lisa não resolve com a mesma simplicidade.
Mas nem toda chapa expandida serve como piso. Fabricantes separam linhas leves (fechamento, proteção visual, decoração) de linhas pesadas (pisos, degraus, plataformas de carga). A diferença está na espessura da chapa original, na largura do cordão e na geometria da malha. Comprar uma chapa de fechamento para usar como piso é um erro que custa caro e pode custar um acidente.
Espessura, malha, cordão e sentido: quatro variáveis, não uma
O erro mais frequente em pedidos de chapa expandida para plataforma é tratar a bitola como especificação completa. Alguém pede “chapa expandida 3/16” e presume que definiu o produto. Não definiu. Saber como medir uma chapa expandida corretamente evita esse tipo de equívoco.
A designação “3/16 pol.” pode significar 4,75 mm de espessura num catálogo técnico e 0,95 mm num anúncio de loja online. A primeira pode funcionar como piso industrial. A segunda, não. Entender o que cada referência realmente descreve evita comprar errado.
Uma especificação correta de chapa expandida para plataforma precisa registrar, no mínimo, as principais medidas da chapa expandida:
- Metal e qualidade (aço carbono, aço galvanizado, aço inox 304/316, alumínio).
- Espessura da chapa original (mm).
- Dimensões da malha, ou seja, a abertura do losango (A1 x B1, em mm).
- Largura do cordão (mm).
- Massa por metro quadrado (kg/m²).
A tabela abaixo mostra por que especificar só a espessura leva a surpresas:
| Referência | Malha (mm) | Espessura (mm) | Cordão (mm) | Massa (kg/m²) |
|---|---|---|---|---|
| Modelo A (catálogo de piso) | 28,0 x 87,6 | 4,75 | 4,7 | 10,30 |
| Modelo B (catálogo de piso) | 26,5 x 87,6 | 4,75 | 6,8 | 14,92 |
| Modelo C (tabela comercial) | 100 x 40 | 4,75 | n/d | 8,00 |
| Modelo D (catálogo de piso) | 20,4 x 81,0 | 8,00 | 10,3 | 38,05 |
Os três primeiros modelos compartilham 4,75 mm de espessura, mas a massa varia de 8,00 a 14,92 kg/m². Cordão mais largo e malha mais fechada significam mais resistência, menos drenagem e mais peso na estrutura de apoio.
O sentido da malha muda a resistência
A malha expandida não é simétrica. O losango tem uma dimensão maior (sentido longitudinal) e uma menor (sentido transversal). Quando os cordões ficam perpendiculares aos apoios, a chapa trabalha na direção de maior rigidez. Girando 90°, a mesma peça flexa mais sob a mesma carga.
Na prática, isso significa que a orientação da malha em relação às vigas de suporte é uma decisão de projeto, não um detalhe de montagem. Chapas instaladas no sentido errado podem atender visualmente mas não estruturalmente. Confirme no desenho a posição correta antes de cortar.
Chapa expandida, grade de piso ou chapa xadrez: quando usar cada uma
A chapa expandida para plataforma compete com duas alternativas recorrentes: a grade de barras (eletroforjada ou eletrosoldada) e a chapa xadrez (recalcada). A comparação que importa não é qual custa menos por metro quadrado, mas qual resolve melhor o conjunto de exigências do projeto.
| Critério | Chapa expandida | Grade de barras | Chapa xadrez |
|---|---|---|---|
| Construção | Malha contínua: corte e estiramento de chapa única, sem soldas internas | Barras portantes + travessas unidas por pressão ou solda | Chapa lisa com relevos estampados em uma face |
| Drenagem | Alta (vazios em toda a superfície) | Alta (espaços entre barras) | Baixa (superfície fechada) |
| Ventilação | Sim | Sim | Não |
| Aderência do piso | Cordões em relevo ajudam, mas depende do contaminante | Topo das barras pode ser liso; versões serrilhadas existem | Relevos xadrez ajudam em piso seco ou molhado |
| Carga pontual concentrada | Verificar: malha distribui, mas vão e cordão limitam | Barras portantes distribuem bem cargas lineares | Superfície contínua distribui bem, se espessura adequada |
| Peso próprio | Leve a moderado (8 a 38+ kg/m²) | Moderado a pesado | Pesado (chapa sólida + relevos) |
A chapa expandida tende a vencer em peso e custo quando a plataforma precisa de drenagem e ventilação, e as cargas são distribuídas ou moderadas. A grade de barras pode ser mais indicada quando há cargas pontuais elevadas ou vãos maiores entre apoios. A chapa xadrez faz sentido onde a superfície contínua é vantagem e não se precisa de passagem de ar ou água.
Nenhuma das três é universalmente superior. A decisão correta compara alternativas para o mesmo vão, carga, exposição e frequência de manutenção.
O que a NR-12 exige do piso de uma plataforma
Quem especifica chapa expandida para plataforma em ambiente industrial precisa conhecer o Anexo III da NR-12, que trata de meios de acesso permanentes a máquinas e equipamentos. As exigências para plataformas incluem:
- Dimensionamento, construção e fixação que suportem os esforços solicitantes.
- Pisos e degraus de materiais ou revestimentos antiderrapantes.
- Proteção fixa onde houver risco de queda de materiais sobre pessoas.
A norma não prescreve um produto específico. Ela exige desempenho: resistência, atrito e contenção. A chapa expandida pode atender, desde que o conjunto (chapa, apoios, fixação, guarda-corpo, rodapé) seja dimensionado para a situação real.
Dois pontos merecem atenção especial.

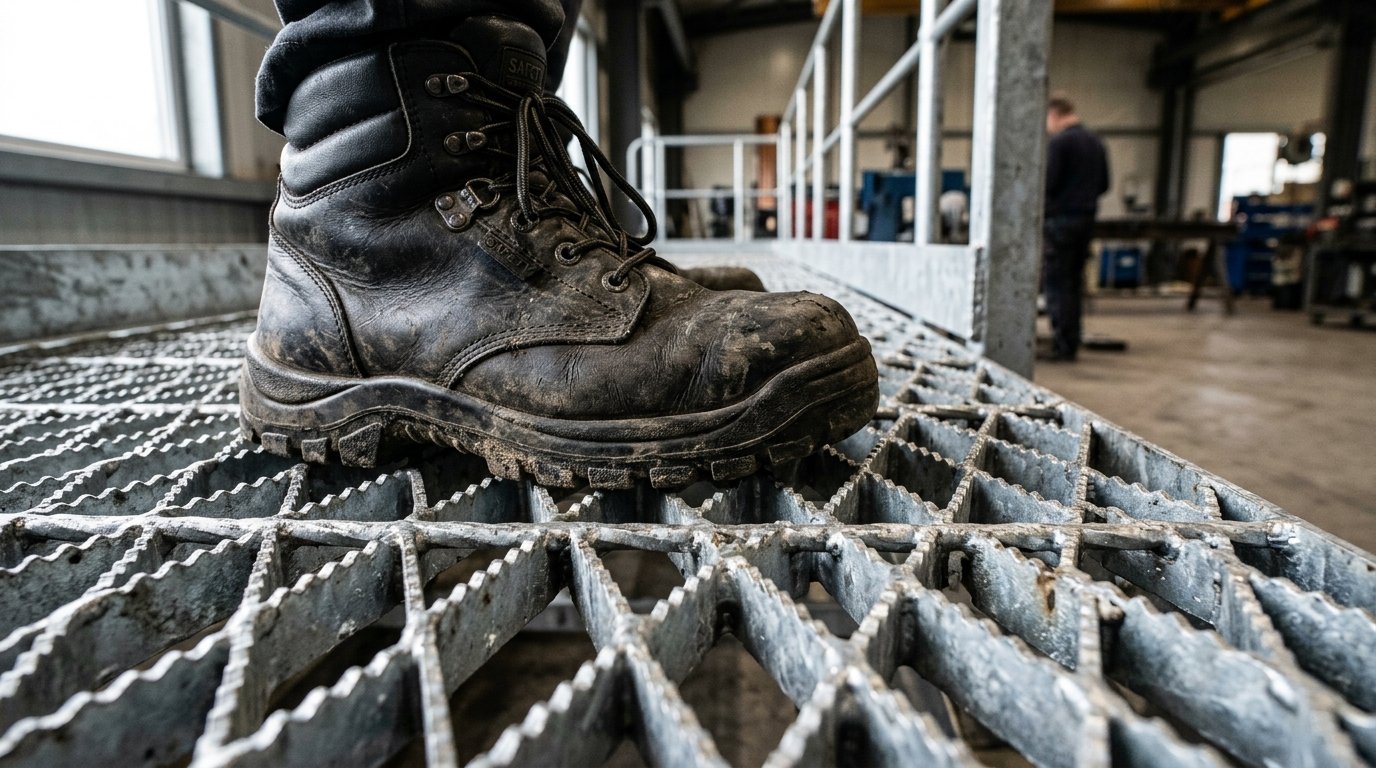

O primeiro é a questão do antiderrapante. A malha com cordões em relevo ajuda na aderência, mas não garante desempenho em toda condição. A agência britânica HSE adverte que um calçado eficaz em piso molhado pode falhar sobre óleo. Em ambientes com graxa, produtos químicos ou gelo, a avaliação precisa considerar o contaminante real e o calçado usado na operação.
O segundo é a contenção de objetos. Os mesmos vazios que drenam água permitem que ferramentas, parafusos e peças pequenas caiam sobre quem está abaixo. A NR-12 prevê proteção adicional nessas situações: rodapés, telas de contenção ou combinação de guarda-corpo com barra intermediária.
Para plataformas de acesso a máquinas estacionárias, a ISO 14122-2:2016 complementa os requisitos com critérios de dimensionamento e geometria. Ela não substitui a NR-12 no Brasil, mas funciona como referência técnica adicional. Já a ASTM F1267 especifica tipos, classes e requisitos dimensionais do metal expandido de aço como produto, sem definir a capacidade da plataforma montada.
A fixação pode ser mais crítica que a própria chapa
Uma chapa expandida corretamente dimensionada perde utilidade se o sistema de fixação falhar. Isso vale para qualquer piso metálico elevado.
Em 2003, em Boston, uma máquina de remoção de neve caiu num vão de serviço quando o piso metálico cedeu sob ela. Segundo a investigação da OSHA, parafusos corroídos falharam, a cantoneira de apoio se soltou do concreto e o operador morreu. Não era chapa expandida (era grade de alumínio), mas o mecanismo de falha serve de alerta para toda plataforma: o painel resistente não impede a queda se a ancoragem falha.
Os métodos mais comuns de fixar chapa expandida em plataforma são:
- Solda: ligação permanente, eficaz em cordões grossos e aço carbono. Cuidado com chapas finas, onde o calor deforma a malha.
- Parafusos e grampos (clips): permitem remoção para manutenção. Os parafusos precisam ser compatíveis com o metal da chapa para evitar par galvânico.
- Encaixe em perfis laterais: a chapa apoia em cantoneiras ou perfis U e é presa por presilhas. Facilita a troca de painéis individuais.
Qualquer que seja o método, o projeto precisa prever acesso para inspeção das ligações, especialmente em ambientes corrosivos. Um plano de manutenção que verifique parafusos, soldas e apoios com periodicidade definida é parte da especificação.
Proteção contra corrosão: como escolher o acabamento
A chapa expandida para plataforma pode ser fornecida em aço carbono bruto, galvanizado, inox ou alumínio. A escolha correta depende do ambiente de instalação.
Aço carbono com pintura é a opção mais econômica para ambientes cobertos e secos. A pintura precisa ser reaplicada periodicamente, e qualquer dano expõe o metal à oxidação. Em passarelas externas ou áreas sujeitas a respingos, a durabilidade cai rápido.
Aço galvanizado a quente oferece proteção superior: a imersão em zinco protege inclusive cortes e pequenos danos na superfície. A ABNT NBR 6323 é a referência brasileira para galvanização por imersão a quente. No pedido, vale especificar a espessura mínima de revestimento, critérios de inspeção e documentação de controle.
Aço inox é indicado para ambientes químicos, alimentícios ou com maresia. O custo inicial é mais alto, mas a manutenção ao longo de dez ou vinte anos costuma compensar. Alumínio, por sua vez, é leve e resiste à corrosão atmosférica, mas tem menor resistência mecânica que o aço. Funciona quando as cargas são leves ou o peso da estrutura é fator decisivo.
O erro comum é escolher pelo preço de compra do material e ignorar o custo de manutenção. Uma chapa de aço carbono pintado pode custar metade de uma galvanizada na hora da compra, mas exigir repintura a cada dois ou três anos em ambiente externo. Em uma década, o custo total se inverte.
Fabricamos chapas expandidas em aço galvanizado, aço inox e alumínio, com orientação técnica para definir o material mais adequado ao ambiente de cada projeto.
Como montar o pedido técnico e receber propostas comparáveis
Um pedido bem montado economiza rodadas de orçamento e evita surpresas na entrega. Para que as propostas recebidas possam ser comparadas de verdade, envie ao fabricante:
- Uso da plataforma (circulação de pessoas, tráfego de equipamentos, manutenção eventual).
- Cargas previstas: distribuída (kg/m²) e pontual (kg concentrados em área definida).
- Dimensões dos painéis e distância entre apoios (vão livre).
- Metal e acabamento desejado (aço carbono + galvanização, inox 304, alumínio etc.).
- Malha desejada: abertura (A1 x B1), espessura e cordão. Se não souber, descreva o uso e peça recomendação técnica.
- Ambiente de exposição: coberto ou descoberto, presença de água, óleo, químicos, maresia.
- Recortes, furos de passagem e bordas (rebatidas ou não).
- Tipo de fixação pretendido: solda, parafuso, clips ou encaixe em perfil.
Quanto mais completo o pedido, menor a chance de comparar propostas que, por trás do mesmo nome, entregam produtos diferentes.
Se você está especificando chapa expandida para plataforma e quer orientação antes de fechar, fale com nosso time técnico. Fabricamos em Iracemápolis (SP) e atendemos projetos em todo o Brasil, com suporte para definir malha, espessura, acabamento e corte sob medida.
Perguntas frequentes
Chapa expandida para plataforma é sempre antiderrapante?
Não automaticamente. Os cordões em relevo ajudam na aderência, mas o desempenho depende do contaminante presente (água, óleo, graxa) e do calçado utilizado. A NR-12 exige pisos antiderrapantes em plataformas de acesso a máquinas, o que torna necessário validar a superfície para o ambiente específico de cada projeto.
Qual espessura aguenta tráfego de pessoas?
Não existe um número universal. A capacidade de carga depende da combinação de espessura, largura do cordão, geometria da malha, vão entre apoios e sentido de instalação. Chapas com espessura a partir de 4,75 mm e cordão acima de 4,7 mm são comuns em pisos industriais, mas a definição final exige cálculo para as cargas e os vãos do projeto.
Chapa expandida e grade eletroforjada são a mesma coisa?
Não. A chapa expandida é uma malha contínua obtida por corte e estiramento de uma lâmina. A grade eletroforjada usa barras portantes e travessas unidas. Ambas servem para plataformas, mas têm comportamentos estruturais diferentes e exigem comparação caso a caso.
Quais normas consultar para plataformas com chapa expandida?
Para acessos a máquinas no Brasil, o Anexo III da NR-12 é a referência principal. A ISO 14122-2:2016 complementa com critérios para plataformas de acesso a máquinas estacionárias. A ASTM F1267 trata dos requisitos do metal expandido de aço como produto.
Quanto custa a chapa expandida para plataforma por m²?
O preço varia conforme metal, espessura, malha, acabamento e volume. Anúncios online de painéis em aço carbono aparecem na faixa de R$ 48 a R$ 80 por m², apenas pelo material, sem galvanização, frete, corte sob medida ou instalação. O custo real do piso é o do sistema completo. Para uma cotação sob medida, consulte nosso time técnico.
A chapa expandida pode ser galvanizada depois de cortada?
Sim. A galvanização por imersão a quente pode ser feita após o corte e a conformação, protegendo inclusive as bordas expostas. Especifique a espessura mínima de revestimento conforme a ABNT NBR 6323 e exija documentação de inspeção junto à entrega.
