Você precisa de um piso vazado, antiderrapante e que aguente a operação da sua planta. A chapa expandida para pisos resolve bem esse problema: drena líquidos, reduz peso na estrutura e permite circulação segura em passarelas, mezaninos e plataformas industriais. Mas entre resolver bem e resolver certo, existe uma especificação técnica que a maioria dos catálogos não traduz de forma clara.
O erro mais comum é comprar por espessura. Dois modelos com a mesma bitola de 4,75 mm podem pesar 10,30 e 14,92 kg/m², uma diferença de quase 45%, porque a geometria da malha muda tudo. Se você não especificar modelo, vão, carga e fixação, está comprando metal, não piso.
Este guia organiza o que você precisa saber para acertar na especificação, comparar alternativas e evitar os problemas que aparecem depois da instalação.
O que é a chapa expandida para pisos e como ela é fabricada
A chapa expandida nasce de um processo de corte e estiramento aplicado a uma chapa metálica inteira. Não há soldas na formação da malha: cada losango é resultado da deformação contínua do material. O processo foi patenteado em 1884 por John French Golding e continua sendo a base da fabricação atual, sendo amplamente aplicado em pisos de plataformas industriais.
O resultado é uma superfície vazada com nós interligados. Por não haver emendas ou junções mecânicas na malha, o painel tem integridade estrutural contínua. Essa característica faz da chapa expandida uma solução recorrente em pisos industriais, passarelas, degraus de escada e plataformas de manutenção.
No mercado brasileiro, a família GME aparece nos catálogos voltados a pisos de maior solicitação. Existem também malhas leves, destinadas a fechamento, proteção e aplicações decorativas. São produtos diferentes. Uma malha leve de fechamento não serve como piso de circulação, mesmo que visualmente pareça semelhante.
Os materiais mais comuns são aço carbono, aço galvanizado, aço inox e alumínio. Cada um responde de forma diferente à corrosão, ao peso e ao custo. Na linha de chapas expandidas da Bepex, você encontra opções em diferentes ligas e acabamentos, com orientação técnica para definir qual se aplica ao seu projeto.
Por que espessura sozinha não define capacidade de carga
Esse é o ponto que mais gera erro de especificação. Quem pede “uma chapa de 3/16 para piso” está omitindo as variáveis que determinam se o piso vai funcionar ou não.
Em catálogos técnicos de fabricantes brasileiros, dois modelos GME com espessura idêntica de 4,75 mm apresentam diferenças significativas:
| Modelo | Espessura | Largura do cordão | Peso por m² |
|---|---|---|---|
| GME-3 | 4,75 mm | 4,7 mm | 10,30 kg/m² |
| GME-4 | 4,75 mm | 6,8 mm | 14,92 kg/m² |
| GME-8 | 8,0 mm | 10,3 mm | 38,05 kg/m² |
A largura do cordão, a abertura do losango, o passo da malha e a direção de aplicação alteram completamente o comportamento estrutural. Por isso, especificar chapa expandida para pisos exige informar o modelo completo e as medidas corretas, não apenas a bitola.
Carga distribuída é diferente de carga concentrada
Uma pessoa caminhando distribui peso pelos dois pés. Uma roda de carrinho concentra carga em uma faixa estreita. A McNICHOLS distingue essas duas situações em suas tabelas de carga: U para carga uniforme por área e C para carga concentrada por unidade de largura no meio do vão.
Sem essa distinção, a promessa de que “o piso suporta X quilos” não tem valor técnico. Um painel pode atender bem a tráfego de pedestres e falhar sob um equipamento apoiado em rodízios pequenos.
O vão livre entre apoios governa o resultado
Mesmo uma chapa pesada vai deformar se os apoios estiverem muito espaçados. A orientação correta da malha também importa: o LWD (Long Way of Design, a direção mais longa do losango) deve atravessar o vão, não correr paralelo a ele. Girar o painel não é decisão estética. É decisão estrutural.
Na prática, a ficha de compra precisa conter: modelo, material, dimensões do painel, vão livre entre apoios, tipo de carga (distribuída e concentrada), orientação da malha e método de fixação.
Segurança no trabalho: o que a NR-12 e a NBR 9050 exigem
Se o piso será usado em acesso a máquinas, plataformas de operação ou passarelas industriais, a NR-12 se aplica. O Anexo III da norma exige que passarelas, plataformas, rampas e escadas sejam dimensionadas para resistir aos esforços solicitantes, com pisos antiderrapantes, circulação desobstruída e instalação que previna quedas, escorregamentos e tropeços. A largura útil mínima para passarelas e plataformas é de 0,60 m.
Quando o ambiente recebe público geral (não apenas operadores treinados), entra a questão da acessibilidade. A NBR 9050 exige superfície firme, estável e não trepidante para dispositivos com rodas. Para grelhas em rotas acessíveis, a norma estabelece abertura máxima de 15 mm quando não for possível posicioná-las fora do fluxo principal.
Uma malha losangular comercial com dimensão anunciada de 15 mm não se torna automaticamente acessível. A abertura livre real, medida entre os cordões, pode ser diferente da dimensão nominal do losango. Essa verificação precisa ser feita antes da compra, não depois da instalação.
Chapa expandida, chapa xadrez, grade de barras ou PRFV
A chapa expandida para pisos não compete sozinha. Dependendo do projeto, outras soluções podem ser mais adequadas. Veja como elas se comparam nos critérios que realmente importam.
| Solução | Melhor cenário | Limitação principal |
|---|---|---|
| Chapa expandida GME | Passarelas, mezaninos, plataformas com tráfego pedestre e carrinhos leves | Aberturas podem restringir uso em rotas acessíveis; carga concentrada exige verificação |
| Chapa xadrez | Tráfego pesado (empilhadeiras, paleteiras) sobre vigamento denso | Não drena líquidos; peso próprio maior; exige estrutura mais reforçada |
| Grade de barras (bar grating) | Pisos industriais com cargas altas e necessidade de drenagem | Custo tipicamente maior; instalação mais complexa |
| PRFV (fibra de vidro) | Ambientes químicos, saneamento, alta corrosão | Comportamento diferente sob impacto; limite de temperatura; custo inicial elevado |
A recomendação para empilhadeiras e paleteiras com grandes cargas concentradas tende a apontar para grade pesada ou chapa xadrez sobre vigamento denso, não para chapa expandida convencional. Já em passarelas de inspeção, plataformas de manutenção e mezaninos com tráfego de pessoas, a expandida costuma oferecer a melhor relação entre peso, drenagem e custo.
No saneamento, a Sanepar chegou a especificar PRFV para determinadas tampas e grades, priorizando resistência química. A escolha certa depende do ambiente, não de uma hierarquia fixa entre materiais.
Proteção contra corrosão: galvanização não é garantia eterna
A galvanização protege o aço por dois mecanismos: barreira física (a camada de zinco isola o aço) e ação sacrificial (o zinco corrói antes do aço, protegendo inclusive arestas expostas). Mas esse sistema tem limites.
O ICZ explica que rebarbas e arestas cortadas dependem do zinco adjacente para manter a proteção. Em ambientes agressivos (marítimos, químicos, com lavagem frequente), rebarbas podem começar a enferrujar antes do restante da peça.
Não existe uma vida útil única. Um piso expandido em área interna e seca pode durar décadas sem manutenção. O mesmo material em uma plataforma de lavagem química pode exigir inspeção semestral. A decisão sobre acabamento (galvanizado, inox, alumínio, pintura) deve partir do ambiente real de uso.
A Bepex fabrica chapas expandidas em aço galvanizado, aço inox e alumínio. Se o seu projeto envolve ambiente agressivo, a consulta técnica antes da compra evita troca precoce de material.

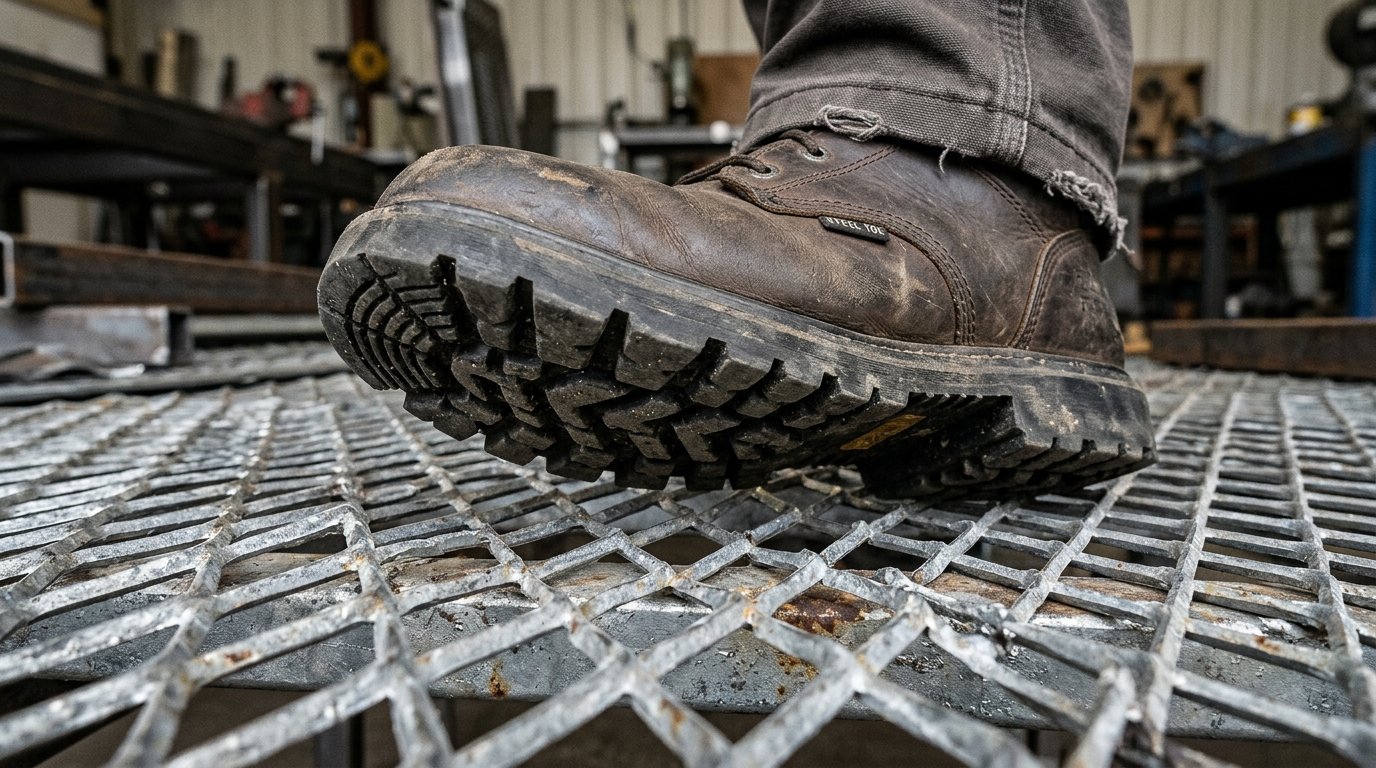

A chapa expandida é realmente antiderrapante?
A textura em relevo dos cordões oferece aderência ao calçado. Em superfície seca, o desempenho costuma ser satisfatório. Mas “antiderrapante” é uma palavra perigosa quando usada sem contexto.
O HSE (Health and Safety Executive, do Reino Unido) alerta que ensaios de atrito realizados em superfícies limpas e secas podem gerar informação enganosa quando aplicados a pisos contaminados com óleo, graxa ou água.
Na prática, um piso expandido em uma passarela de manutenção que recebe respingos de óleo precisa de rotina de limpeza, não apenas de uma malha com relevo. A especificação deve considerar o calçado dos operadores, a frequência de contaminação e o protocolo de limpeza.
Como a chapa expandida é fixada no piso
O produto sai da fábrica sem soldas na malha. Mas a instalação como piso exige fixação adequada aos apoios.
Os métodos mais comuns são:
- Solda: cada terceiro cordão soldado ao apoio é uma prática documentada em catálogos internacionais. Fabricantes de referência especificam apoio mínimo de 25 mm e condições de soldagem para validar suas tabelas de carga.
- Grampos e parafusos: usados quando os painéis precisam ser removíveis para manutenção ou acesso a equipamentos abaixo do piso.
- Molduras e cantoneiras: em painéis recortados sob medida, a moldura perimetral distribui melhor o apoio e protege as bordas contra deformação.
A orientação da malha no momento da instalação não é opcional. O LWD (direção longa do losango) deve atravessar o vão entre apoios. Instalar com o losango na direção errada compromete a capacidade de carga, mesmo que o material esteja correto.
Um caso extremo ilustra o risco de improvisar. Em 2007, nos EUA, um trabalhador pisou em uma abertura de grade metálica coberta por papelão e caiu de uma altura de 3,6 metros, sofrendo lesões graves. A falha não foi do material, mas da operação: painéis ausentes ou danificados foram ocultados por improvisação, criando um risco maior que a própria abertura visível.
Quanto custa a chapa expandida para pisos
Não existe preço médio confiável publicado para o mercado brasileiro. O custo varia com modelo, material, acabamento, quantidade e frete.
Como referência pontual: um anúncio varejista apresenta uma chapa expandida 3/16, de 2,00 x 1,20 m, por R$ 345,00 (equivalente a R$ 143,75/m²), com disponibilidade marcada como esgotada. Esse valor é apenas o material. Não inclui estrutura, cortes, molduras, acabamento anticorrosivo, montagem e acesso à obra.
O custo instalado pode ser significativamente maior que o preço da chapa. Por isso, ao comparar propostas, separe sempre o valor do material do valor do sistema completo. Uma chapa mais barata na compra pode gerar custo maior se exigir mais apoios, reforço estrutural ou manutenção frequente.
Para orçamento direto de fábrica, com condições que consideram o projeto completo, fale com o time técnico da Bepex.
O que informar ao pedir orçamento de chapa expandida para pisos
Uma cotação útil depende de dados úteis. Quanto mais completa a solicitação, menos chance de receber um material que não serve.
- Tipo de circulação: pedestres, carrinhos manuais, equipamentos motorizados
- Carga estimada: distribuída (kg/m²) e concentrada (carga por roda, por exemplo)
- Vão livre entre apoios (distância entre travessas ou vigas)
- Ambiente: interno/externo, seco/molhado, presença de produtos químicos
- Necessidade de acessibilidade (abertura máxima, superfície para rodas)
- Material preferido: aço carbono, galvanizado, inox ou alumínio
- Acabamento: galvanizado, pintado, natural
- Dimensões dos painéis e possibilidade de corte sob medida
- Fixação: soldada, aparafusada, removível
Com esses dados, o fabricante consegue indicar o modelo correto, calcular peso e dimensões e fornecer uma proposta que corresponde ao uso real.
Perguntas frequentes
Qual a diferença entre chapa expandida leve e pesada para pisos?
A família pesada (tipo GME) é fabricada com chapas de maior espessura e cordões mais largos, projetada para suportar cargas de circulação. A leve é destinada a fechamento, proteção visual e aplicações decorativas. Usar malha leve como piso é um erro de especificação que compromete a segurança.

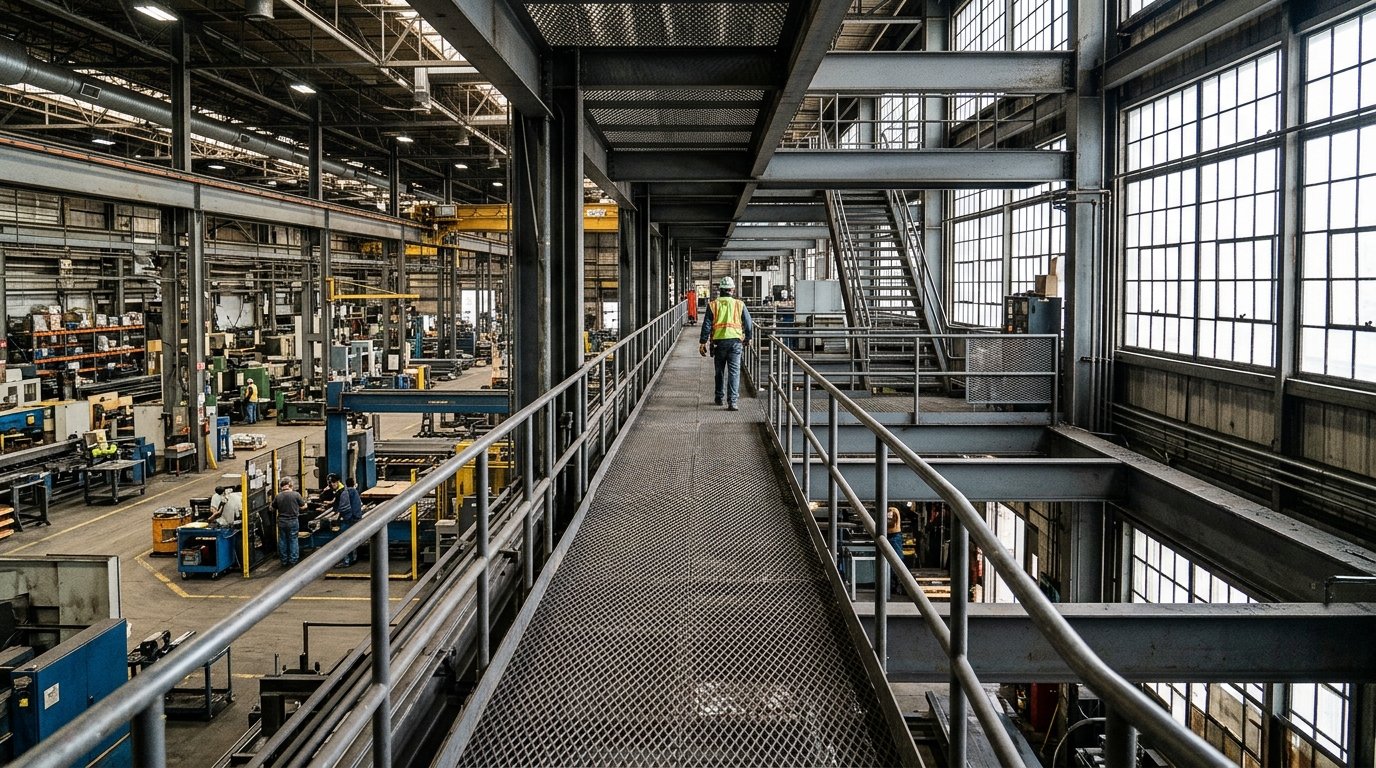

Chapa expandida pode ser usada em piso de mezanino?
Sim, é uma das aplicações mais comuns. O dimensionamento depende da carga prevista, do vão entre apoios e da fixação. Em mezaninos comerciais com acesso público, verificar também os requisitos de acessibilidade da NBR 9050, especialmente a abertura máxima da malha.
Preciso galvanizar a chapa expandida para usar como piso?
Depende do ambiente. Em áreas internas e secas, aço carbono com pintura pode ser suficiente. Em ambientes externos, úmidos ou com lavagem frequente, a galvanização ou o uso de inox e alumínio protegem contra corrosão. O acabamento correto parte da análise do ambiente, não de uma regra única.
A chapa expandida serve para piso de empilhadeira?
Na maioria dos casos, não. Empilhadeiras e paleteiras concentram cargas elevadas em rodas pequenas, o que exige soluções como grade pesada de barras ou chapa xadrez sobre vigamento reforçado. Existem modelos pesados de metal expandido que admitem tráfego veicular, mas a verificação precisa ser feita caso a caso, com dados de carga e dimensionamento.
Qual a abertura máxima permitida em pisos acessíveis?
A NBR 9050 estabelece abertura máxima de 15 mm para grelhas em rotas acessíveis, quando não for possível posicioná-las fora do fluxo principal. A dimensão nominal do losango no catálogo pode não corresponder à abertura livre real entre os cordões. Meça a abertura efetiva antes de especificar.
Como faço para pedir um orçamento de chapa expandida para pisos?
Reúna as informações do seu projeto (carga, vão, ambiente, material e fixação) e entre em contato com um fabricante que tenha atendimento técnico. A Bepex fabrica chapas expandidas em diferentes materiais e oferece consultoria para ajudar na especificação antes da compra. Solicite pelo canal de contato ou pelo telefone (11) 3042-4225.
