Você precisa de um piso que drene, ventile e suporte carga. Pesquisou piso de chapa expandida e encontrou tabelas com dezenas de malhas e espessuras. O problema: duas chapas com a mesma espessura podem ter cordões, aberturas e pesos por metro quadrado completamente diferentes. Uma pode funcionar para o seu vão. A outra, não.
Piso de chapa expandida é um sistema. Chapa, estrutura de apoio, fixação e acabamento precisam funcionar juntos. Quem escolhe só pela espessura ou pelo preço do metro quadrado costuma pagar a diferença na montagem, ou pior, na primeira inspeção de segurança.
O que é piso de chapa expandida
Chapa expandida é uma folha de aço (ou alumínio, ou inox) que passa por cortes alternados e tração controlada. O resultado é uma malha losangular contínua, sem soldas nos pontos de encontro, porque a própria chapa forma a estrutura aberta. Isso a diferencia da chapa perfurada, que recebe furos em uma superfície fechada, e da grade de piso, montada com barras soldadas entre si.
Quando essa chapa é especificada para suportar tráfego de pessoas ou equipamentos sobre uma estrutura de apoio, ela vira piso. As aplicações mais comuns:

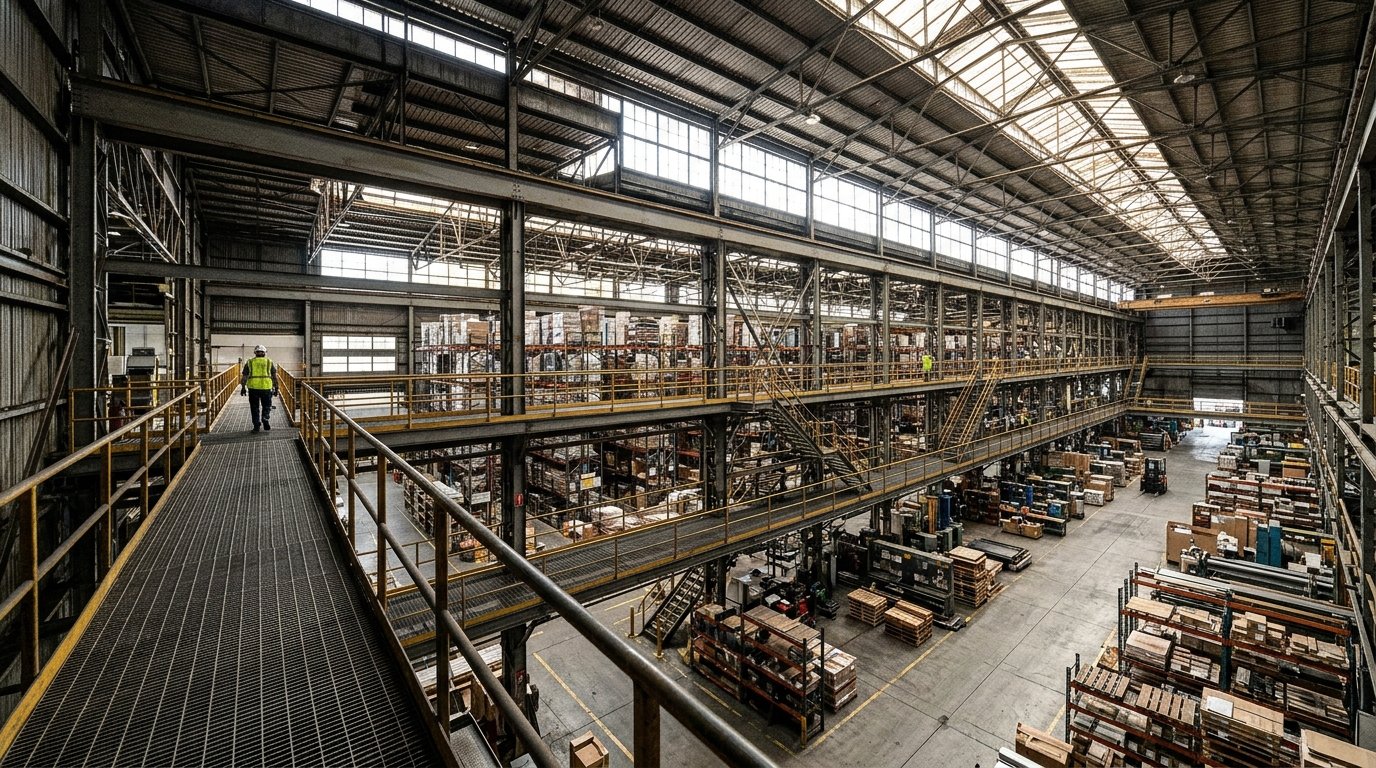

- Passarelas industriais e de manutenção
- Mezaninos em galpões e centros de distribuição
- Plataformas em usinas, petroquímicas e agroindústrias
- Pisos de acesso a equipamentos de HVAC em coberturas
- Passarelas urbanas, inclusive em substituição a pisos de madeira
A vantagem prática: a malha aberta permite drenagem de água, passagem de luz e ventilação natural, com peso menor que uma chapa lisa de espessura equivalente. Porém, “mais leve” não significa “serve para qualquer vão”. A geometria da malha é o que define a capacidade real do painel.
Malha, cordão e vão: o que define a capacidade do piso
A espessura da chapa original importa, mas não conta a história inteira. O cordão (a largura de cada tira de metal que forma a malha) e a abertura (o espaço entre os cordões) mudam completamente o peso e a resistência do painel.
Um exemplo concreto, extraído de catálogos técnicos do setor: chapas com a mesma espessura de 4,75 mm podem ter cordões de 4,7 mm ou 6,8 mm. A primeira pesa cerca de 10 kg/m²; a segunda, quase 15 kg/m². São produtos diferentes, com capacidades diferentes, vendidos às vezes pelo mesmo nome genérico de “chapa expandida para piso”.
Na prática, a escolha depende de quatro variáveis combinadas:
| Variável | O que determina | Erro comum |
|---|---|---|
| Espessura da chapa | Rigidez básica do painel | Comparar só espessura, ignorando cordão e malha |
| Largura do cordão | Seção resistente de cada tira de metal | Não conferir se o cordão atende à carga prevista |
| Abertura da malha | Área aberta, drenagem e limite de passagem de objetos | Usar abertura industrial em rota acessível ao público |
| Vão livre entre apoios | Deformação e capacidade real do painel sob carga | Espaçar demais os apoios para “economizar” estrutura |
A orientação da malha também pesa. O sentido longitudinal da malha (chamado LWM em catálogos internacionais) deve acompanhar a direção do vão. Instalar com a malha na direção errada reduz a capacidade do painel, mesmo que o produto esteja correto.
Por isso, a pergunta “quantos quilos suporta uma chapa expandida?” não tem resposta única. Depende de qual chapa, em qual vão, com qual apoio, sob qual tipo de carga (distribuída, concentrada, dinâmica). O caminho correto é passar essas informações ao fabricante e receber uma especificação compatível com o projeto.
Aço carbono, galvanizado, inox ou alumínio
O material base define resistência à corrosão, peso, custo e compatibilidade com o ambiente de instalação.
| Material | Quando faz sentido | Cuidado principal |
|---|---|---|
| Aço carbono | Ambientes internos, secos, com pintura ou tratamento posterior | Oxida rápido sem proteção; exige manutenção periódica |
| Aço galvanizado | Ambientes externos, industriais, passarelas expostas a intempéries | Soldas e cortes posteriores destroem a camada de zinco localmente |
| Aço inox | Indústria alimentícia, farmacêutica, ambientes com agentes químicos | Custo mais alto; requer cuidado com contaminação por aço carbono |
| Alumínio | Situações onde peso próprio é crítico ou corrosão atmosférica é severa | Resistência mecânica menor que aço para mesma espessura |
A chapa expandida galvanizada é a escolha mais frequente para pisos industriais expostos. Mas galvanização não é sinônimo de manutenção zero. O manual do ICZ sobre galvanização por imersão a quente orienta que regiões afetadas por solda ou corte precisam de recomposição da proteção, com tinta rica em zinco ou metalização.
Outro ponto que faz diferença no orçamento e na durabilidade: galvanização a fogo (imersão a quente) e galvanização eletrolítica são processos diferentes, com espessuras de camada e durabilidades distintas. Especifique qual processo no pedido de orçamento. “Galvanizado” sem detalhe deixa margem para receber algo inferior ao que o projeto exige.
Para ambientes com agentes químicos, a chapa expandida em aço inox é a alternativa adequada. Já a chapa expandida em alumínio resolve situações onde o peso do piso precisa ser minimizado, como coberturas com estrutura leve.
Fixação e montagem: o detalhe que muda o desempenho
A chapa expandida sai da fábrica sem soldas na malha. Mas o piso instalado depende de ligações entre a chapa e a estrutura de apoio. Três métodos predominam na prática.
A fixação por solda liga a chapa diretamente aos perfis de apoio. É a mais rígida e a mais usada em plataformas industriais permanentes. Em chapas galvanizadas, a solda destrói a camada de zinco na região aquecida, exigindo tratamento posterior.
Grampos de fixação (clamps) prendem a chapa sem perfurar nem aquecer o material. Permitem remoção para manutenção de tubulações ou equipamentos sob o piso. O grampo precisa ser compatível com a espessura da chapa, e a estrutura deve ter apoio suficiente para o encaixe.
Parafusos exigem furação prévia na chapa ou na estrutura. Funcionam quando o piso precisa ser removível com frequência, mas o padrão de furação deve respeitar a geometria da malha para não enfraquecer o painel na borda.
Dois cuidados de montagem que afetam a segurança de forma direta:
- Cada borda da chapa precisa de apoio adequado sobre o perfil estrutural. Catálogos de referência do setor trabalham com apoio mínimo de 25 mm em cada extremidade. Menos que isso permite que a chapa escorregue ou se solte sob carga.
- Cortar chapa expandida em campo é possível, mas o corte precisa ser planejado. Cortes que interrompem cordões nas bordas criam pontas expostas (risco de corte para quem circula) e reduzem a seção resistente do painel.
A recomendação é definir a paginação dos painéis ainda no projeto, alinhada com os vãos e apoios da estrutura. Isso reduz cortes, desperdício e improviso na obra.
Segurança e normas aplicáveis
Piso de chapa expandida aparece em pelo menos três contextos normativos no Brasil. Nenhum se resolve apenas com a compra da chapa.
O Anexo III da NR-12 exige que passarelas, plataformas, rampas e escadas de acesso a máquinas sejam dimensionadas, construídas e fixadas de forma segura, com materiais ou revestimentos antiderrapantes e prevenção de quedas. Não basta a chapa ser resistente: a plataforma inteira (guarda-corpo, desobstrução, acessos) precisa atender aos requisitos.
A Portaria MTE 1.259/2026, que atualiza a NR-35, alterou requisitos de treinamento e análise de risco para acessos por escadas fixas verticais. Plataformas de manutenção em altura dependem não só do piso, mas de todo o sistema de acesso e das proteções contra queda.
Se o piso estiver em rota acessível (passarela pública, rampa de acesso, circulação coletiva), a NBR 9050 exige superfície regular, firme, estável, não trepidante e antiderrapante. Grelhas no fluxo principal devem ter vãos de no máximo 15 mm e orientação adequada ao sentido de circulação. A maioria das malhas expandidas industriais excede esse limite e precisa ser verificada caso a caso.
Um caso real mostra a distância entre “comprar chapa resistente” e “operar instalação segura”. Uma investigação do Ministério do Trabalho registrou acidente fatal em montagem industrial, quando um trabalhador caiu por uma abertura no piso (destinada a um futuro elevador) em uma área com chapa expandida a cerca de 4 metros do solo. A chapa não rompeu. O que falhou foi a proteção da abertura, o planejamento dos acessos e a análise de risco da atividade.

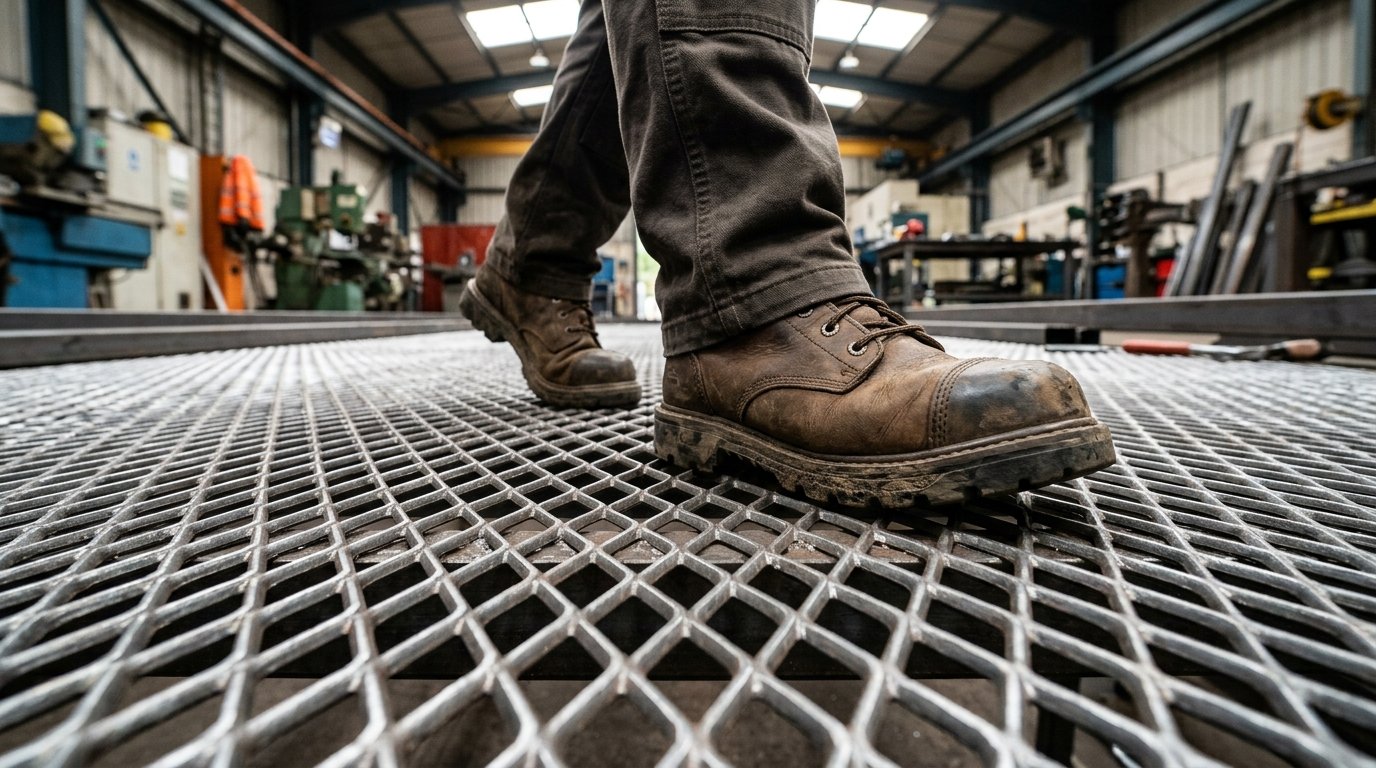

Sobre antiderrapância: a malha elevada da chapa expandida oferece mais aderência que uma superfície lisa, especialmente quando molhada. Mas o HSE orienta verificar a resistência ao escorregamento declarada pelo fabricante na condição real de uso. Óleo, lama ou resíduos industriais podem anular qualquer textura de superfície.
Chapa expandida ou grade de piso: quando cada solução se aplica
A dúvida entre chapa expandida e grade de piso (barras portantes e secundárias) aparece em quase todo projeto de plataforma industrial. Não existe resposta universal.
| Critério | Chapa expandida | Grade de piso (barras) |
|---|---|---|
| Fabricação | Malha contínua por corte e expansão, sem soldas internas | Barras portantes e transversais interligadas por solda ou encaixe |
| Peso | Geralmente mais leve para aberturas equivalentes | Mais pesada, com seção resistente mais previsível por barra |
| Abertura | Formato losangular, variável por modelo | Retangular, definida pelo espaçamento entre barras |
| Vãos maiores | Limitados pela geometria da malha e espessura | Barras portantes podem ser dimensionadas para vãos mais longos |
| Remoção para manutenção | Viável com grampos | Viável com grampos ou encaixe |
| Custo instalado | Competitivo para vãos curtos e médios | Pode ser mais econômico em vãos longos com cargas concentradas |
Em vãos curtos (até 800 a 1.000 mm entre apoios, dependendo da carga), a chapa expandida costuma ser mais leve e mais rápida de instalar. Em vãos longos ou com cargas concentradas elevadas (rodas de empilhadeira, por exemplo), a grade de piso com barras portantes pode ser mais econômica no conjunto, porque dispensa reforços intermediários.
A comparação também inclui soluções menos óbvias, como grades em compósito reforçado com fibra de vidro (PRFV), viáveis em ambientes quimicamente agressivos onde o aço, mesmo galvanizado, teria vida curta. Em cada caso, o critério decisivo não é o material isolado, é o custo do sistema instalado ao longo da vida útil prevista.
Manutenção e prevenção de corrosão
A durabilidade do piso de chapa expandida depende mais do acabamento e da rotina de inspeção do que do aço em si.
Para pisos galvanizados, o plano de manutenção deve incluir:
- Inspeção visual periódica de corrosão, especialmente em regiões de solda, bordas cortadas e pontos de apoio
- Recomposição da camada de zinco em áreas danificadas (tinta rica em zinco ou metalização)
- Verificação de fixadores: parafusos soltos, grampos desgastados, soldas trincadas
- Limpeza de obstruções na malha, porque o acúmulo de resíduos retém umidade e acelera corrosão
- Conferência de deformações ou danos mecânicos causados por impacto
Em ambientes externos agressivos (proximidade do mar, vapores ácidos, contato com fertilizantes), a frequência de inspeção precisa ser maior. Nesses casos, vale considerar aço inox ou um tratamento de superfície mais resistente desde o projeto.
Para pisos em aço carbono pintado, repintura preventiva antes do aparecimento de ferrugem visível é mais eficaz e barata do que recuperação depois da corrosão instalada.
O que definir antes de solicitar o piso
Quanto mais informação no primeiro contato com o fabricante, mais rápido e preciso é o retorno. Para um piso de chapa expandida, reúna pelo menos:
- Dimensões da área (comprimento x largura)
- Vão livre entre apoios existentes ou projetados
- Tipo de carga: circulação de pessoas, equipamentos leves, empilhadeira, carga estática
- Ambiente de instalação: interno ou externo, exposição a produtos químicos, maresia
- Material preferido (aço carbono, galvanizado, inox, alumínio) ou aberto a recomendação técnica
- Escopo: só a chapa, ou o sistema completo com estrutura, corte, acabamento e montagem
O preço da chapa expandida varia conforme malha, espessura, acabamento, volume e personalização. Comparar propostas de fornecedores diferentes só funciona quando ambos estão cotando a mesma configuração para o mesmo uso.
Se você está no início da especificação e ainda não fechou todos esses parâmetros, nosso time técnico pode ajudar. Fale com a Bepex antes de fechar o projeto. É mais simples ajustar a especificação agora do que trocar a chapa depois da montagem.
Perguntas frequentes
Quantos quilos suporta um piso de chapa expandida?
Não existe número único. A capacidade depende do modelo da chapa (malha, cordão, espessura), do vão entre apoios, da orientação da malha e do tipo de fixação. Duas chapas com a mesma espessura podem ter capacidades muito diferentes. A resposta vem do cruzamento entre a ficha técnica do produto e as condições reais do projeto.
Chapa expandida é antiderrapante quando molhada?
A malha elevada oferece mais aderência que superfícies lisas, mas não é garantia absoluta. Óleo, lama ou resíduos industriais reduzem a aderência de qualquer textura. Confirme com o fabricante a resistência ao escorregamento para a condição de uso prevista e mantenha rotina de limpeza.
Posso usar chapa expandida em passarela pública acessível?
Depende da abertura da malha. A NBR 9050 limita vãos de grelhas em rotas acessíveis a 15 mm e exige superfície regular e não trepidante. A maioria das malhas expandidas industriais excede esse limite. Consulte a norma e o projetista antes de especificar.
Qual a diferença entre galvanização a fogo e eletrolítica?
A galvanização a fogo (imersão a quente) deposita camada mais espessa de zinco e protege inclusive cantos e reentrâncias. A eletrolítica produz camada mais fina e uniforme, com acabamento visual melhor, porém proteção menor em ambientes severos. Para pisos externos ou industriais, a imersão a quente é a escolha mais comum.
Quanto custa o metro quadrado de piso de chapa expandida?
O preço varia conforme malha, espessura, material, acabamento, volume e se o fornecimento inclui corte, estrutura e montagem. Buscar preço genérico não ajuda a comparar. Solicite orçamento direto da fábrica informando as condições de carga e as dimensões do projeto.
A chapa expandida se sustenta sozinha ou precisa de estrutura?
Precisa de estrutura de apoio (perfis metálicos, cantoneiras ou vigas). Chapa expandida não é autoportante em vãos típicos de piso. O espaçamento entre apoios define qual modelo será necessário: quanto maior o vão, mais pesada e cara a chapa exigida.
